517sn.cn-337P日本欧洲亚洲大胆色噜噜,邻居少妇张开腿让我爽了在线观看,亚洲成AV人片在线观看无,中文字幕AV高清片

硬質合金耐磨涂層

更新:2021-3-11 9:08:49      點擊:
  • 產品品牌   抗耐牌
  • 產品型號   KN-YG
  • 產品描述

    硬質合金涂層是一種高硬度涂層,在金屬表面形成高硬度質密性耐磨涂層,其硬度超過HRC70以上,厚度0.1mm-1mm以上,高端產品的最佳選擇,價格每平米2萬左右。...

產品介紹
涂層刀具是在強度和韌性較好的硬質合金或高速鋼(HSS)基體表面上,利用氣相沉積方法涂覆一薄層耐磨性好的難熔金屬或非金屬化合物(也可涂覆在陶瓷、金剛石和立方氮化硼等超硬材料刀片上)而獲得的。涂層作為一個化學屏障和熱屏障,減少了刀具與工件間的擴散和化學反應,從而減少了月牙槽磨損。涂層刀具具有表面硬度高、耐磨性好、化學性能穩定、耐熱耐氧化、摩擦因數小和熱導率低等特性,切削時可比未涂層刀具提高刀具壽命3~5倍以上,提高切削速度20%~70%,提高加工精度0.5~1級,降低刀具消耗費用20%~50%。因此,涂層刀具已成為現代切削刀具的標志,在刀具中的使用比例已超過50%。目前,切削加工中使用的各種刀具,包括車刀、鏜刀、鉆頭、鉸刀、拉刀、絲錐、螺紋梳刀、滾壓頭、銑刀、成形刀具、齒輪滾刀和插齒刀等都可采用涂層工藝來提高它們的使用性能。
硬質合金涂層設備

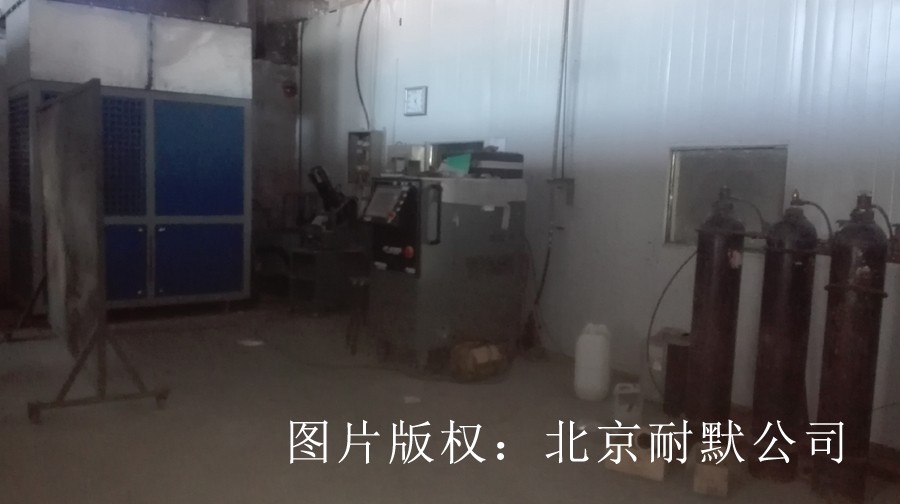

圖(1)硬質合金耐磨涂層加工車間,北京耐默公司擁有的硬質合金涂層設備
        涂層刀具有四種:涂層高速鋼刀具,涂層硬質合金刀具,以及在陶瓷和超硬材料(金剛石或立方氮化硼)刀片上的涂層刀具。但以前兩種涂層刀具使用最多。在陶瓷和超硬材料刀片上的涂層是硬度較基體低的材料,目的是為了提高刀片表面的斷裂韌度(可提高10%以上),可減少刀片的崩刃及破損,擴大應用范圍。
硬質合金

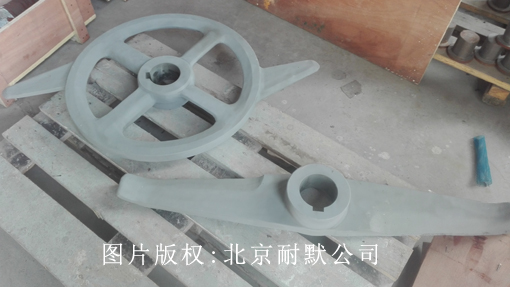

圖(2)高硬度硬質合金涂層用于混料機葉片表面
生產硬質合金涂層方法
        目前生產上常用的涂層方法有兩種:物理氣相沉積(PVD) 法和化學氣相沉積(CVD) 法。前者沉積溫度為500℃,涂層厚度為2~5μm;后者的沉積溫度為900℃~1100℃,涂層厚度可達5~10μm,并且設備簡單,涂層均勻。因PVD法未超過高速鋼本身的回火溫度,故高速鋼刀具一般采用PVD法,硬質合金大多采用CVD法。硬質合金用CVD法涂層時,由于其沉積溫度高,故涂層與基體之間容易形成一層脆性的脫碳層(η相),導致刀片脆性破裂。近十幾年來,隨著涂覆技術的進步,硬質合金也可采用PVD法。國外還用PVD/CVD相結合的技術,開發了復合的涂層工藝,稱為PACVD法(等離子體化學氣相沉積法)。即利用等離子體來促進化學反應,可把涂覆溫度降至400℃以下(目前涂覆溫度已可降至180℃~200℃),使硬質合金基體與涂層材料之間不會產生擴散、相變或交換反應,可保持刀片原有的韌性。據報道,這種方法對涂覆金剛石和立方氮化硼(CBN)超硬涂層特別有效。 用CVD法涂層時,切削刃需預先進行鈍化處理(鈍圓半徑一般為0.02~0.08mm,切削刃強度隨鈍圓半徑增大而提高),故刃口沒有未涂層刀片鋒利。所以,對精加工產生薄切屑、要求切削刃鋒利的刀具應采用PVD法。涂層除可涂覆在普通切削刀片上外,還可涂覆到整體刀具上,目前已發展到涂覆在焊的硬質合金刀具上。據報道,國外某公司在焊接式的硬質合金鉆頭上采用了PCVD法,結果使加工鋼料時的鉆頭壽命比高速鋼鉆頭長10倍,效率提高5倍。

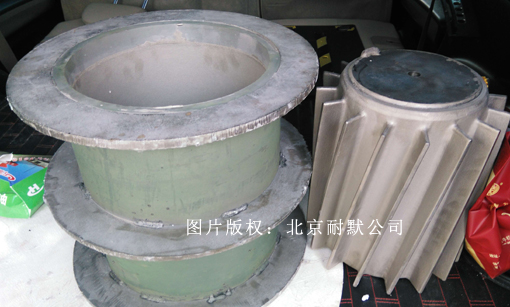

硬質合金涂層

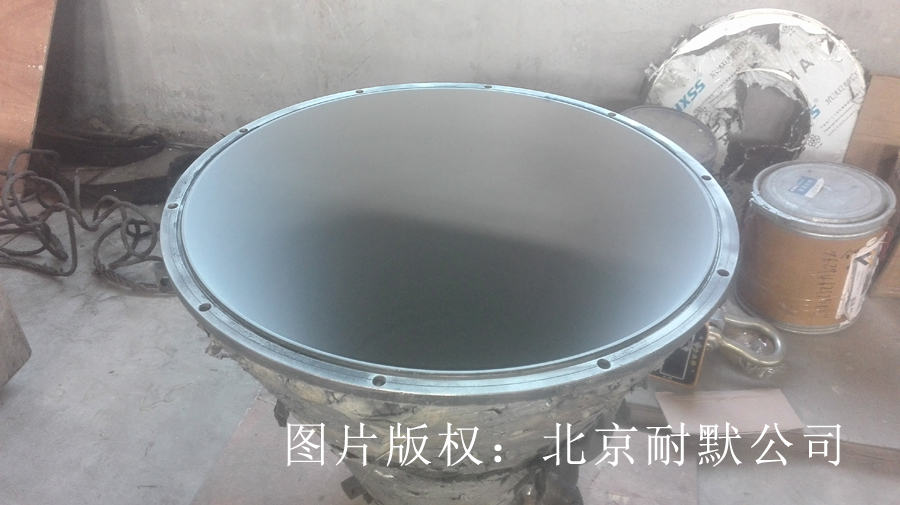

圖(2)高硬度耐磨涂層用于混料筒內壁
各種新型涂層
涂層 顏色 硬度HV 厚度 摩擦系數 最高適用溫度 說明
ZrCN復合 蘭灰 2500 1-4 0.3 550 通用性強
TiN單層 金黃 2300 1-4 0.4 500 高性價比涂層
TiAlN復合 紫色 3200 1-4 0.5 800 通用性強
AlTiN復合 3400 1-4 0.5 900 高速、高硬度加工
TiAlCrN 亞黑 3500 1-4 0.6 1000 特殊加工領域
TiCN漸層 灰黑 3000 1-4 0.4 400 高韌性通用涂層
DLC 黑彩 1000-4000 0.5-2 0.05 400 適用于有色金屬、石墨、塑膠
CrN漸層 銀亮 2000 3-15 0.5 700 適用加工銅、鈦、模具

更多產品
