涂層材料選擇與硬度、涂層厚度、摩擦系數及使用溫度的對應表
2018-11-13 10:36:05 點擊：
北京耐默公司研制的KN60涂層可根據要求提供以下金屬材料，以適應不同工況需求：
1、ZrCN復合涂層：蘭灰色，硬度2500Hv，涂層厚度1-4μm，摩擦系數0.3，最高使用溫度550°C，特點是通用性強；
2、TiN單層涂層：金黃色，硬度2300Hv, 涂層厚度1-4μm，摩擦系數0.4，最高使用溫度500°C，是高性價比涂層；

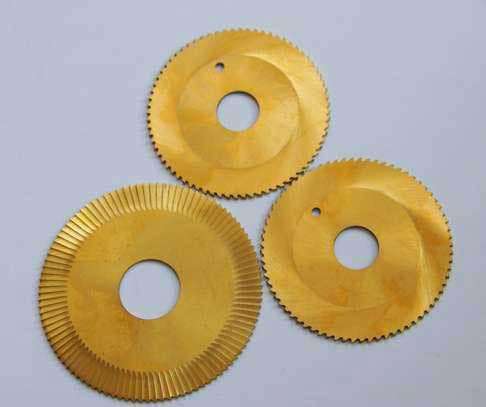

圖（1）TiN單層涂層用于工具表面，特別是切割工具
圖（1）TiN單層涂層用于工具表面，特別是切割工具
3、TiALN復合涂層：紫色，硬度3200Hv, 涂層厚度1-4μm，摩擦系數0.5，最高使用溫度800°C，特點是通用性強；
4、ALTiN復合涂層：黑色，硬度3400Hv, 涂層厚度1-4μm，摩擦系數0.5，最高使用溫度900°C，特點是高速高硬度加工；

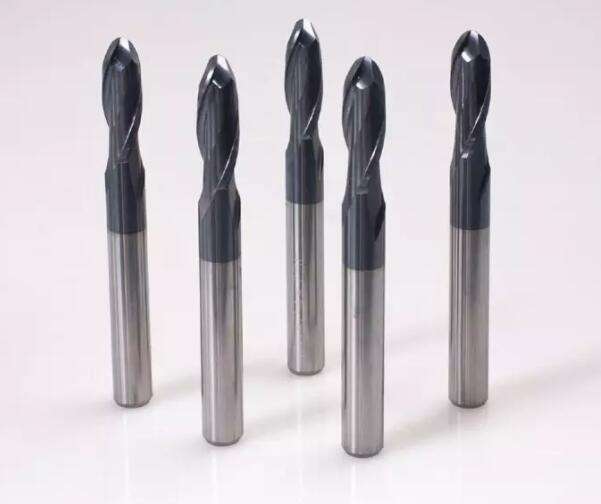

圖（2）用于鉆具表面，延長了鉆具的使用壽命
圖（2）用于鉆具表面，延長了鉆具的使用壽命
5、TiALCrN涂層：亞黑色，硬度3500Hv, 涂層厚度1-4μm，摩擦系數0.6，最高使用溫度1000°C，適用于特殊加工領域；
6、TiCN漸層涂層：灰黑色，硬度3000Hv, 涂層厚度1-4μm，摩擦系數0.4，最高使用溫度400°C，是高韌性通用涂層；
7、CrN漸層涂層：銀亮色，硬度2000Hv, 涂層厚度3-15μm，摩擦系數0.5，最高使用溫度700°C，適用加工銅、鈦、模具；
8、DLC涂層：黑彩色，硬度1000~4000Hv, 涂層厚度0.5-2μm，摩擦系數0.05，最高使用溫度400°C，適用于有色金屬、石墨、塑膠。

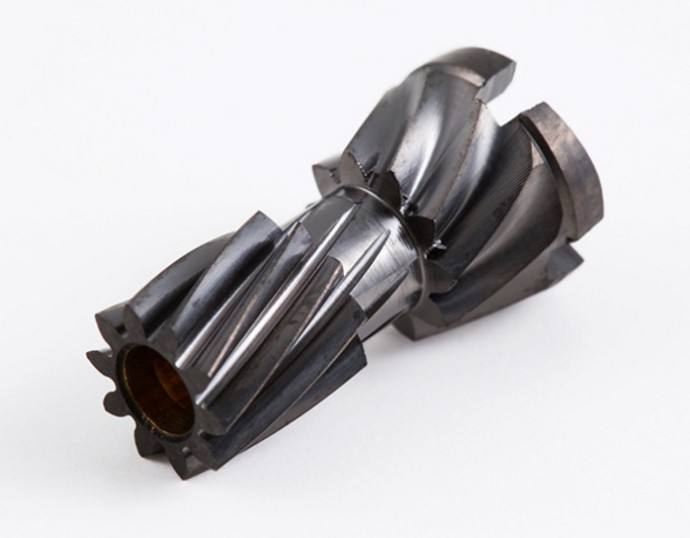

圖（3）擠出設備上使用的DLC涂層，耐磨性還可以
圖（3）擠出設備上使用的DLC涂層，耐磨性還可以
不同的涂層材料性能不同，一定要根據使用工況合理選擇材料。
- 上一篇：臥式螺帶混合機磨損嚴重噴涂碳化鎢耐磨涂層KN1300 2018/11/20
- 下一篇：耐磨涂層的分類及實際應用案例 2013/8/30
